教你笔记本屏幕改造成触摸屏牛人图文讲解

楼主^#

更多发布于：2011-11-01 08:44

[] 1

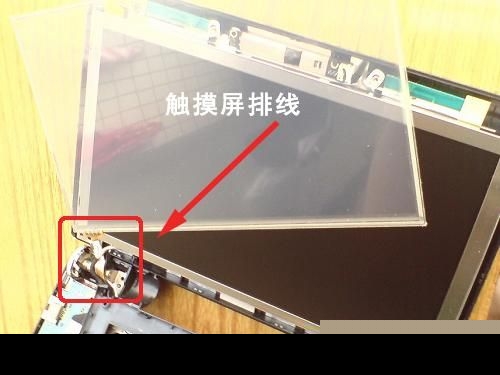

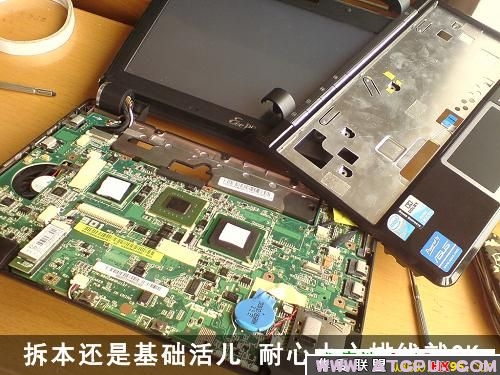

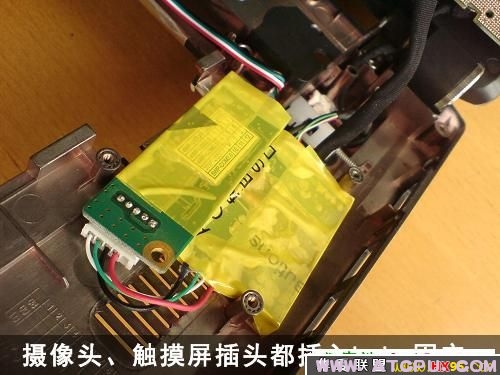

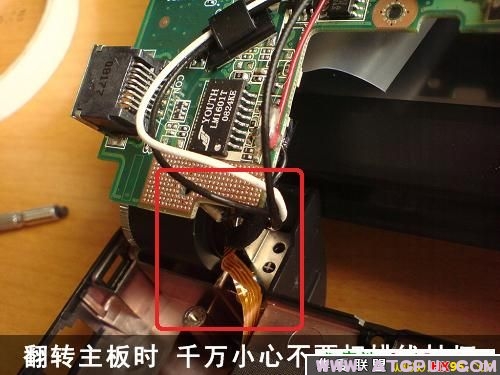

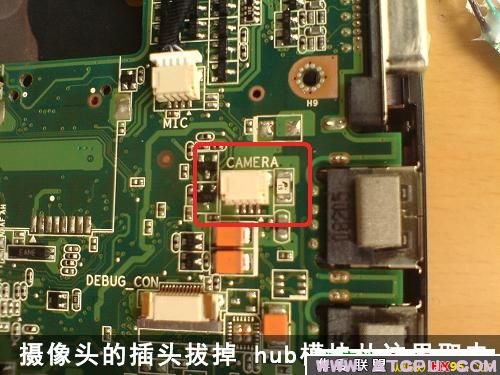

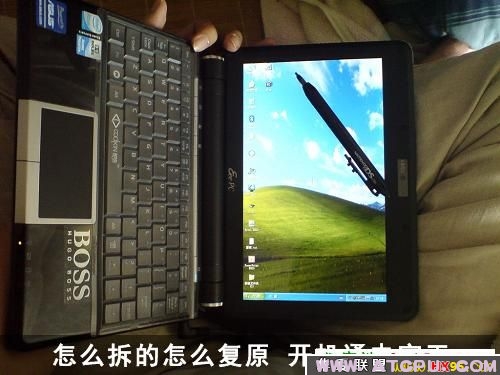

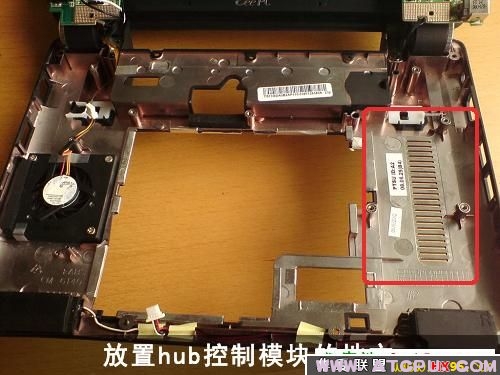

	iPad出现后，令整个上网本市场的黯然失色，iPad虽好，我们不妨将上网本改造成iPad好了。先在网上淘一块触摸屏套件。一定和店家沟通好，淘来的是那种无需焊接的，这样能大大的省去麻烦。不过目前大部分的触摸屏都是电阻屏的，像iPad这样的大块的电阻屏还没发现有卖的。图片：10_3710_80085654dc5e5d1.jpg 触摸屏就是这块儿透明的板子，稍微有点厚。图片：10_3710_681cc292638a0cb.jpg 拆机基础活儿，不同的本子模具不一样。这里就不细说了，要注意拆机的时候不要把排线弄断。安装触摸屏时，要把触摸屏和原屏幕边缘对齐。不然出现触控偏差就杯具了。触摸屏的排线留在左下角的屏轴附近。图片：10_3710_1466a6984d25b26.jpg 图片：10_3710_32c57952eeb1f4c.jpg 图片：10_3710_db48e0e9ec84d2c.jpg 图片：10_3710_32c57952eeb1f4c.jpg 图片：10_3710_ca78a1f549e9d27.jpg 触摸屏排线连接hub模块，hub靠原笔记本上的摄像头插头供电。所以把摄像头插头取下，连接到Hub模块，hub连接到原摄像头的插销处。图片：10_3710_fc9501d12195dcb.jpg 图片：10_3710_bdea351d90cca7b.jpg 图片：10_3710_6943ed7b73a7237.jpg 会拆就会复原。在bios里的camera打开，因为触摸屏和摄像头是一起使用的。如果不开启摄像头，那触摸屏就无法通电使用。实际使用起来，感觉还是不错的。虽然是电阻屏，需要用触控笔什么的，甚至不支持多点触控。图片：10_3710_6eebc3a419e3066.jpg
