快速装机电脑主板跳线连接技巧（图文）

楼主^#

更多发布于：2011-12-29 21:44

[] 1

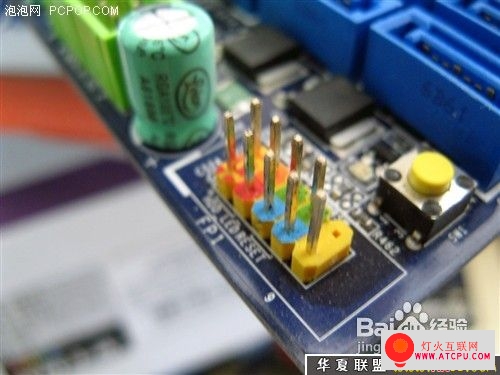

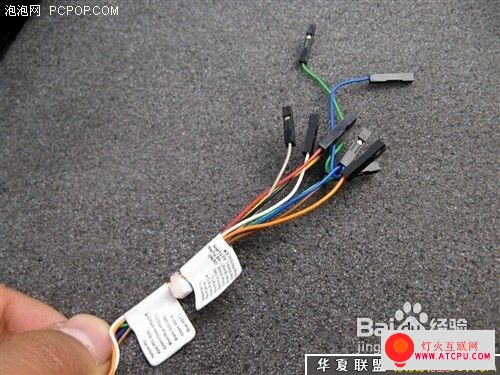

	作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道cpu应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！工具/原料主板，机箱，电源，显示器步骤/方法先选出电源开关：POWER SW / 启开关：RESET SW / 电源指示灯：POWER LED / 硬盘状态指示灯：HDD LED / 报警器：SPEAKER / 音频连接线：AUDIO / USB连接线等不同颜色的机箱小线图片：10_3710_6e383dc249b3189.jpg 找出主板 9Pin的开关/复位/电源灯/硬盘灯跳线位置，9Pin跳线一般在主板右下角，标有不同底色。图片：10_3710_880a59558534782.jpg 音频连接线：AUDIO 在主板左下角， USB连接线则在主板上偏下中间位置 9Pin定义开关/复位/电源灯/硬盘灯位置： 1、缺针旁边插电源 2、电源对面插复位 3、电源旁边插电源灯，负极靠近电源跳线 4、复位旁边插硬盘灯，负极靠近复位跳线根据机箱标定连接线对应主板跳线位置直接插上就好了注意事项电源开关（Power SW）和复位开关（都是不分正负极的），而两个指示灯需要区分正负极，正极连在靠近第一针的方向（也就是有印刷粗线的方向）。机箱上的线区分正负极也很简单，一般来说彩色的线是正极，而黑色/白色的线是负极（接地，有时候用GND表示）。
