揭秘：iPhone 6/6S背部为啥有烦人的大白带

楼主^#

更多发布于：2016-01-21 12:39

手机电信主板大家

[] 1

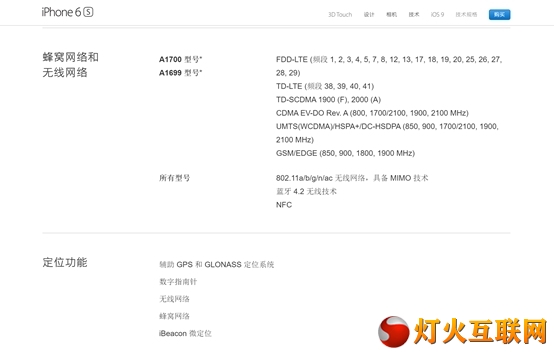

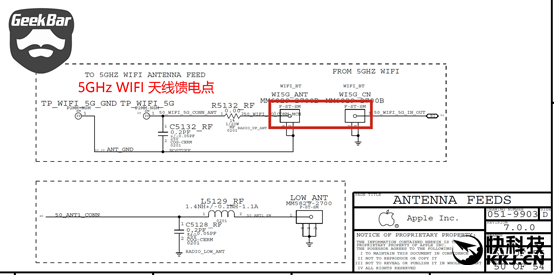

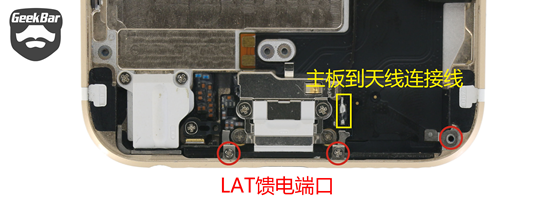

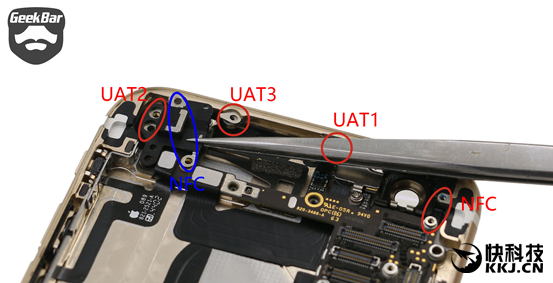

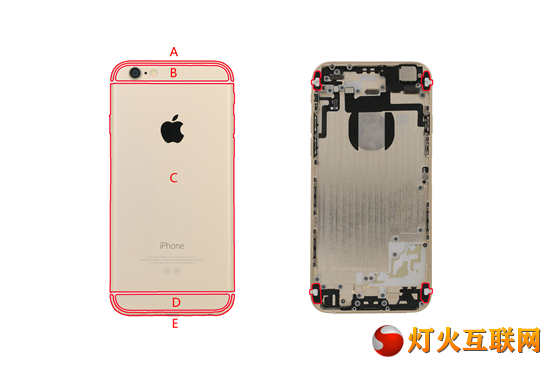

	iphone 6发布已经快要一年多了，饱受诟病的就是iPhone 6机身的两条白色条纹，到了6S发布的时候在外观方面并没有做什么改变，不管是iPhone 6还是iPhone 6S，在很多人看来，背面的白色塑料条和凸起的摄像头是不可饶恕的。那么iPhone 6/6s背后为什么要用白色条纹这样的方式来作为天线设计呢？在当时iPhone 6的发布会上没有提到的的是iPhone 6相对一上一代iPhone，拥有“全网通”的能力（公开版iPhone 6 Cellular支持中国移动/联通/电信2G/3G/4g），而且支持802.11a/b/g/n/ac 无线网络（单天线，双频2.4GHz/5GHz）和蓝牙4.0，并加入了NFC。图片：83016.jpeg 这使得iPhone 6的天线设计前所未有的复杂，下面笔者向大家揭秘，iPhone 6的天线设计。 1、首先是大家吐槽的背面分割设计图片：720351.png 看似一体的的金属后壳，使用塑料填充，其实是被切分成A/BCD/E三段，A、E分别为上部分天线和下半部分天线，中间BCD部分是相互导通的，充当天线接地部分。 2、iPhone 6上半部分天线涉及到Cellular副天线、双频WLAN、蓝牙、GPS、NFC等功能。图片：624890.png 描述：1 图片：324343.png iPhone 6主板上半部分天线馈电端口（正面）上部天线包括UAT1、UAT2、UAT3各1个馈电端口和NFC的2个端口。 UAT1为天线Tunning端口，影响UAT3； UAT2为WLAN 5GHz频段天线； UAT3功能较多，包括WLAN2.4GHz、蓝牙、GPS、Cellular副天线。图片：737484.png iPhone 6原理图5GHz wifi天线馈电端口 3、iphone6下半部分天线涉及到Cellular主天线描述：1 图片：899360.png 手机作为移动终端设备，必须接入网络才有意义。不同频段的无线网络搭载在不同频段的电波上，若使用一个接收天线会相互影响工作。这样也就能看出苹果在设计iPhone是考虑到在保证信号质量的前提下设计的天线（白带）是不得已而为之。另一个方面来说，金属对于信号接收有很大的阻碍，采用这样的方式也正可以让金属机身与天线的工作互不妨碍。这也是如今国内很多旗舰手机也都是采用类似iPhone 6这种方式的天线设计的原因之一。
